Ako vyrobiť sieťový kábel na mieru?

Ako vyrobiť sieťový kábel na mieru?

Potrebujeme:

• Kábel, ktorého dĺžku si zvolíte sami;
• Krytky;
• Koncovky RJ45;
• Krimpovacie kliešte.

Odporúčame:

• Odizolovacie kliešte pre uľahčenie práce
• Tester kábla

Návod:

1. Oba konce kábla odizolujeme tak, aby sme odstránili iba plášť a nepoškodili 8 tenkých vodičov ukrytých pod vrchným plášťom. Kábel odizolujeme približne 2 cm od začiatku, potom ho jednou rukou uchopíme za miesto kde sa nachádza neodizolovaná časť kábla a druhou rukou vytiahneme spolu 8 vodičov. 8 tenkých vodičov pod plášťom je spárovaných do 4 dvojíc. Tie rozmotáme a káble zoradíme vedľa seba.

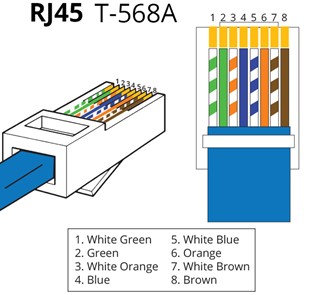

Poznámka: V prípade prepojenia káblom iných zariadení (počítač s routerom, pc so switchom) pripájame kábel 1:1 (tzv. rovný kábel). Toto usporiadanie káblov platí pri pohľade na koncovku zospodu.

2. Ak máme zoradené káble, zarovnáme ich zastrihnutím do jednej roviny, približne 13 mm od plášta. Tieto káble už nie je potrebné odizolovať.

3. Na kábel navliečieme krytky a následne zoradené, vyrovnané zasunieme do koncovky.

4. Dbáme na poriadne zasunutie kábla tak, aby z koncovky netrčalo 8 káblikov, ale časť s plášťom, pretože pre koncom koncovky je malý obdĺžnik, ktorý po zopnutí kliešťami uchopí kábel a pre lepšiu pevnosť a vôbec pre funkčnosť toho úchopu musí byť v tom mieste časť s plášťom.
Viď. obrázok (vľavo je kábel zasunutý správne, vpravo nesprávne).

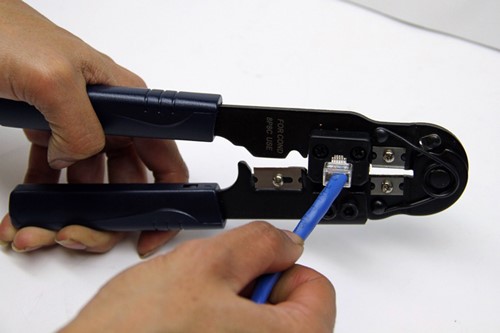

5. Uistíme sa, že všetkých 8 káblov siaha až po koniec koncovky. Ak áno, vezmeme krimpovacie kliešte, zasunieme do nich koncovku s káblom (pri zasúvaní odporúčame držať za kábel, nie za koncovku) a poriadne zopneme kliešte. Tým sa tenučké pliešky vo vnútri koncovky zarežú do tenkých 8 káblikov, a následne vodivo spoja.

6. Nasunieme krytku a jeden koniec kábla je hotový. Druhý koniec kábla zhotovíme rovnakým spôsobom.

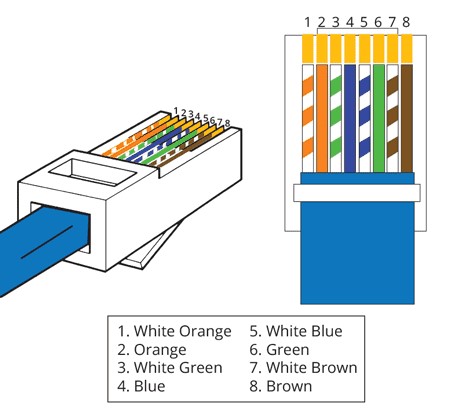

Ak chceme prepojiť rovnaké zariadenie (počítač s počítačom), musíme zhotoviť krížený kábel. Zopakujeme identický postup ako pri rovnom kábli, ale usporiadanie vodičov bude iné:

Ako vyberať sieťový kábel

U – bez tienenia (Unscreened, Unshielded)
F – tienenie fóliou (Foiled)
S – tienenie opletením (Shielded)

Niektorí výrobcovia označujú káble tzv. metrážou - na každom celom metri má označenie typu, vyhotovenia a dĺžky - vzdialenosti od začiatku kábla v metroch, z dôvodu uľahčenia práce.

Okrem toho môže byť kábel označený ako:

Plášť kábla sa vyrába obvykle z PVC rôznej tvrdosti a farebnosti - podľa použitia. Vyrábajú sa aj verzie plášťa odolné voči poveternostným vplyvom a so zabudovaným nosným lankom.

Poznámka: Zásadný konflikt v označovaní, s ktorým sa môžeme stretnúť je používanie výrazu STP (Shielded Twisted Pair), pretože sa pôvodne používalo pre označenie 150Ω krútenej dvojlinky pre Token-Ring. Táto technológia nie je s Ethernet kompatibilná, pretože Ethernet káble majú impedanciu 100Ω.
